مشخصات کرپی الواتور
در این بخش از سایت پایاپیچ به ارائه مشخصات کرپی الواتور خواهیم پرداخت و همچنین در ادامه قیمت کرپی الواتور را بررسی خواهیم کرد.

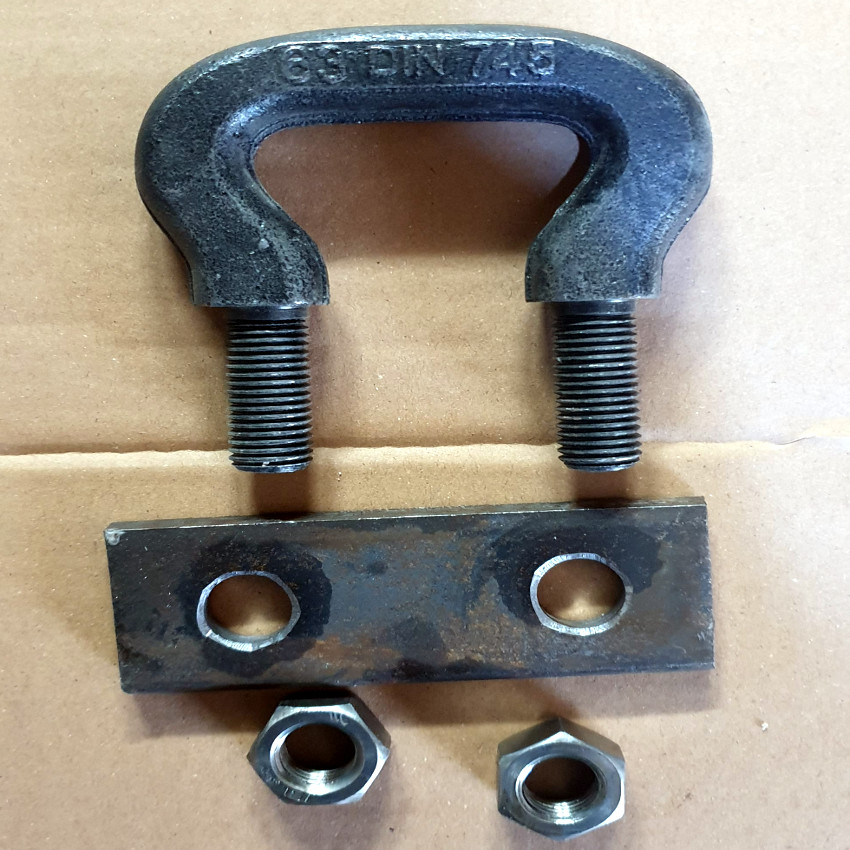

کرپیهای الواتور، قطعاتی با شکل نعلی هستند که برای اتصال زنجیر به باکتهای الواتور (کاسه یا قاشقک) مورد استفاده قرار میگیرند. این کرپیها معمولاً در سیستمهای انتقال مواد به صورت عمودی به کار میروند و بر اساس فاصله بین مرکز پایههای رزوهشده (گام) طبقهبندی میشوند.
فاصله مرکز تا مرکز پایههای رزوهشده در کرپیها با فاصله بین نقطه اتصال زنجیر و کرپی برابر است، مگر اینکه کرپی از نوع S (Special) باشد که در این صورت ابعاد متفاوت خواهند بود. در کاتالوگهای زنجیر و کرپی الواتور، گام این قطعات با حروف T یا P نشان داده میشود.
استانداردهای کرپی الواتور
کرپی الواتور تحت دو استاندارد DIN 745 و DIN 5699 و همچنین تیپ S طبقهبندی میشوند. ابعاد و نیروی شکست هر یک از این استانداردها با یکدیگر متفاوت است. معمولاً استاندارد قطعه به صورت برجسته بر روی کرپیها حک شده است، مگر اینکه در اثر ضربه یا سایش این علامت پاک شده باشد.
مواد ساخت کرپی الواتور
کرپیها عمدتاً از موادی مانند کروم مولیبدن (CrMo)، کروم نیکل (CrNi) یا C45 و Mo40 تولید میشوند. در صورت آزمایش متریال شناسی در آزمایشگاههای داخلی، اگر قطعه از متریال C45 باشد، باید به آزمایشگاه اطلاع دهید که برای شما مهم است که متریال نهایی C45 یا CK45 باشد. این دو نوع ماده از نظر ترکیبات مشابه هستند، اما در اتحادیه اروپا معمولاً از C45 استفاده میشود و در ایران از CK45 که تولید نمیشود. بنابراین، در صورتی که آزمایشگاه نتیجه را C45 اعلام کند، کرپی الواتور وارداتی خواهد بود و در غیر این صورت، تولید داخلی است.
باید توجه داشت که شرکتهای چینی به جای استفاده از مواد نامبرده، این قطعات را با متریال 20MN2 یا 25MN5 تولید میکنند. استفاده از متریالهای مختلف با سختیهای متفاوت میتواند به سایش سریعتر زنجیر و کرپی منجر شود. به همین دلیل، توصیه میشود که زنجیر و کرپی را همزمان و از یک شرکت خریداری کنید، زیرا تکنولوژی ساخت و فرآیند عملیات حرارتی بین شرکتها متفاوت است.
سختی کرپی الواتور
کرپی الواتور باید در ناحیه تماس با زنجیر دارای حداقل سختی 55 HRC یا 600 HV باشد. سختی سطح کرپیها معمولاً با روش اینداکشن اندازهگیری میشود و در هنگام سختیسنجی باید کرپی از محل تماس با زنجیر برش خورده و سپس آزمایش انجام شود. در غیر این صورت، عدد سختی به دست آمده نادرست خواهد بود.
در کرپیهای غیر استاندارد، سختی سطح یکسانی وجود دارد که معمولاً بین 45 HRC تا 50 HRC است. این موضوع ناشی از نبود تکنولوژی اینداکشن یا هزینه پایینتر عملیات حرارتی حجمی در مقایسه با اینداکشن است.
نحوه اندازهگیری کرپی الواتور
اگر استاندارد و گام کرپی را نمیدانید، باید از کولیس برای اندازهگیری ابعاد یک قطعه سالم استفاده کنید. معمولاً استاندارد و گام کرپیها به صورت برجسته روی آنها حک شده است. اگر قطعه فاقد مشخصات بود، ابتدا فاصله بین محل تماس با زنجیر را اندازهگیری کنید و سپس فاصله مرکز تا مرکز پایههای رزوهشده و قطر پایههای رزوه شده و محل تماس زنجیر با کرپی را اندازهگیری کنید. با مقایسه این ابعاد با کاتالوگ میتوانید استاندارد و نیروی شکست آن را مشخص کنید.
نیروی شکست کرپی الواتور
نیروی شکست به حداکثر نیرویی اطلاق میشود که میتواند به کرپی وارد شود و باعث شکست آن گردد. یکی از مهمترین پارامترها در انتخاب کرپی الواتور، توجه به مقدار نیروی شکست این قطعه است. اگر در آزمایش تست کشش نیروی شکست پایینتر از استاندارد باشد، باید از خرید و نصب آن خودداری کرد، زیرا ممکن است خسارات زیادی به بار آورد.
روش ساخت کرپی الواتور
کرپیهای الواتور معمولاً به روش فورج گرم تولید میشوند، در حالی که ساخت کرپیها به روش ریختهگری عموماً غیر استاندارد است.
اجزای تشکیلدهنده الواتور
قسمت حمل بار (باکت یا کاسه)
این بخش مسئول جابجایی و حمل مواد است و به عنوان باکت یا کاسه شناخته میشود.
باند کششی
این قسمت نیروی محرک را منتقل میکند و ممکن است از تسمه لاستیکی یا زنجیر تشکیل شده باشد که برای جابجایی مواد به بخش باربر مورد استفاده قرار میگیرد.
تکیهگاهها و اجزای میانی
این بخش شامل پولیها، رولرها و چرخ زنجیرهاست که برای عملکرد صحیح و بهینه الواتور ضروری هستند.
دستگاه TAKE UP
این دستگاه به منظور ایجاد کشش اولیه در قسمت کششی طراحی شده و به عملکرد صحیح سیستم کمک میکند.
واحد محرک
این بخش برای تولید حرکت در قسمت کششی کاربرد دارد و نقش حیاتی در کارایی کلی الواتور ایفا میکند.
قاب یا محفظه سیستم
این قسمت به عنوان ساختار اصلی الواتور عمل کرده و سایر اجزا را در بر میگیرد.
نکات کلیدی در خرید کرپی و زنجیر الواتور
۱. تعیین کاربرد و وزن بار
در ابتدا، باید کاربرد مورد نظر و وزن باری که قصد جابجایی آن را دارید، مشخص کنید. بارهایی که سنگینتر از ظرفیت زنجیر هستند، میتوانند آسیبهای جدی به سیستم وارد کنند. بنابراین، مشاوره با کارشناسان شرکت پایا پیچ در این زمینه بسیار مفید خواهد بود.
۲. ابعاد و کیفیت زنجیر
توجه به ابعاد زنجیر، شامل طول و قطر، و همچنین کیفیت مواد اولیه آن از اهمیت بالایی برخوردار است. زنجیرهای ساخته شده از فولاد منگنز به عنوان گزینهای مقاومتر شناخته میشوند و برای استفاده در بالابرها مناسبتر هستند.
۳. استانداردهای محصول
هنگام خرید زنجیر الواتور، حتماً به استانداردهای آن توجه کنید. زنجیرهایی که مطابق با استانداردهای DIN764، DIN766 و DIN22252 تولید شدهاند، از کیفیت و ایمنی بالاتری برخوردارند.
۴. مقاومت در برابر سایش و حرارت
زنجیر و کرپی الواتور باید دارای مقاومت مناسبی در برابر سایش، حرارت و کشش باشند. این ویژگیها به ویژه در صنایع مانند سیمان و معدن که با سایش بالا مواجه هستند، بسیار حائز اهمیت است.
۵. انتخاب زنجیر مناسب
از خرید زنجیرهای چرثقیل با گرید ۸۰ بهعنوان جایگزینی برای زنجیر الواتور خودداری کنید، چرا که این نوع زنجیر مقاومت کمتری در برابر سایش، تنش و خستگی دارد.
۶. خرید از منابع معتبر
انتخاب محصولات از تولیدکنندگان و فروشندگان معتبر بسیار مهم است. برندهای شناختهشده و معتبر که توسط متخصصان در صنایع مختلف تأیید شدهاند، گزینههای مناسبی برای خرید به شمار میروند.
با رعایت این نکات، میتوانید اطمینان حاصل کنید که کرپی و زنجیر الواتور انتخابی شما بهطور کامل نیازهای شما را برآورده میکند و از ایمنی و کارایی بالایی برخوردار است.
