تفاوت استاد بولت (B7) و پیچ متری در صنعت

اگر در صنایع نفت، گاز، پتروشیمی یا لوله‌کشی‌های صنعتی فعالیت می‌کنید، حتماً نام استاد بولت (Stud Bolt) به گوشتان خورده است. وقتی صحبت از اتصال دو فلنج (Flange) بزرگ یا شیرآلات فشار قوی می‌شود، دیگر خبری از پیچ‌های معمولیِ کلاه‌دار نیست. در اینجا ما به پیچ‌های “بدون سر” یا تمام‌رزوه نیاز داریم.

اما یک اشتباه بسیار رایج و خطرناک در بازار وجود دارد. خیلی‌ها تصور می‌کنند استاد بولت همان “پیچ متری” است که فقط تکه‌تکه شده است!

در این مقاله از پایاپیچ، می‌خواهیم این اشتباه مهلک را بررسی کنیم. تفاوت این دو قطعه چیست و چرا انتخاب اشتباه می‌تواند به قیمت انفجار یک خط لوله تمام شود؟

پیچ متری چیست؟

پیچ متری، همان‌طور که از نامش پیداست، یک میله فولادی است که تمام طول آن رزوه شده است. این پیچ‌ها معمولاً در شاخه‌های ۱ متری، ۲ متری یا ۳ متری در بازار فروخته می‌شوند (استاندارد DIN 975).

کاربرد پیچ متری چیست؟

کاربرد اصلی این پیچ‌ها در کارهای عمومی و تاسیسات سبک است. مثلاً برای آویزان کردن کانال‌های کولر از سقف، نصب سینی کابل، یا ساپورت‌گیری در ساختمان‌سازی استفاده می‌شوند. پیچ‌های متری معمولاً از آهن معمولی (گرید ۵.۶) یا فولادهای نرم ساخته شده و روکش گالوانیزه دارند.

استاد بولت (Stud Bolt) چیست؟

در مقابل، استاد بولت یک قطعه کاملاً مهندسی‌شده و فوق‌حساس است. این قطعه هم مثل پیچ متری بدون سر است و در دو طرف خود رزوه دارد (یا تمام‌رزوه است)، اما برای تحمل شرایط جهنمی طراحی شده است!

استاد بولت‌ها طبق استاندارد آمریکایی ASTM A193 تولید می‌شوند. وظیفه اصلی آن‌ها، اتصال فلنج‌ها در خطوط لوله فشار قوی، مخازن تحت فشار و مبدل‌های حرارتی است. این پیچ‌ها باید دماهای بسیار بالا (گاهی تا ۵۰۰ درجه سانتی‌گراد) و فشارهای وحشتناک را تحمل کنند.

۳ تفاوت حیاتی استاد بولت و پیچ متری

حالا که با تعریف هر دو آشنا شدیم، بیایید بررسی کنیم چرا بریدن یک پیچ متری با اره، آن را به استاد بولت تبدیل نمی‌کند:

۱. تفاوت در متریال و گرید (بسیار مهم)

پیچ متری معمولاً از آهن ST37 ساخته می‌شود که بسیار نرم است. اما یک استاد بولت واقعی از فولادهای آلیاژی پیشرفته (مثل کروم-مولیبدن) ساخته می‌شود.

معروف‌ترین گرید استاد بولت در بازار، گرید B7 است. این گرید عملیات حرارتی (کوئنچ و تمپر) بسیار دقیقی را پشت سر می‌گذارد تا به استحکام کششی بالای ۱۰۰ هزار PSI برسد.

۲. پخ‌زنی دو سر پیچ (Chamfering)

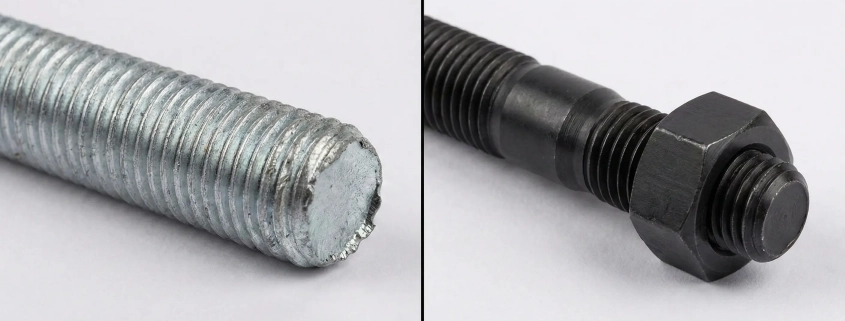

اگر به دو سر یک پیچ متری که با فرز بریده شده نگاه کنید، لبه‌های آن تیز و خراب است. بستن مهره روی این لبه‌ها مکافات است!

اما دو سرِ استاد بولت در کارخانه توسط دستگاه‌های CNC “پَخ‌زنی” (Chamfer) می‌شود. این پخ‌زنی باعث می‌شود مهره‌ها به نرمی و با سرعت بالا روی پیچ سوار شوند. این ویژگی در پروژه‌های بزرگ که سرعت مونتاژ مهم است، یک مزیت طلایی است.

۳. تفاوت در نوع رزوه و گام

رِزوه‌های پیچ متری معمولاً گام درشت (Coarse) و با تلورانس آزاد هستند. اما رزوه در استاد بولت بسیار دقیق‌تر و معمولاً بر اساس استاندارد اینچی (UNC یا 8UN برای سایزهای بزرگتر از یک اینچ) دنده‌زنی می‌شود تا درگیری کاملی با مهره داشته باشد و زیر لرزش شل نشود.

سیستم اتصال

یک قانون مهم در پایپینگ وجود دارد: استاد بولت هرگز بدون مهره‌های مخصوص خودش استفاده نمی‌شود.

شما نمی‌توانید یک استاد بولت گرید B7 را با مهره معمولی آهنی ببندید. برای این کار باید از مهره‌های سنگین و سخت‌کاری شده استاندارد ASTM A194 (معروف به مهره‌های کلاس 2H) استفاده کنید.

ما در پایاپیچ، استاد بولت‌ها را همیشه به همراه دو عدد مهره 2H (به صورت یک ست کامل) به مشتریان عرضه می‌کنیم.

انواع پوشش‌های استاد بولت

از آنجا که این قطعات در محیط‌های خورنده (مثل سکوهای نفتی یا پالایشگاه‌ها) کار می‌کنند، نوع پوشش آن‌ها بسیار مهم است:

• پوشش کادمیوم (Cadmium): مقاومت عالی در برابر مواد شیمیایی.

• داکرومات و زینک فلیک: محافظت شدید در برابر زنگ‌زدگی بدون خطر تردی.

• تفلون (PTFE): پوشش‌های رنگی (مثل آبی یا سبز) که علاوه بر ضدزنگ بودن، باز و بسته کردن مهره را بسیار روان می‌کنند (حتی بعد از سال‌ها).

نتیجه‌گیری و راهنمای خرید

به طور خلاصه، پیچ متری برای نگه داشتن لوله آبِ سقف کاربرد دارد، اما استاد بولت برای نگه داشتن نفت خام با فشار بالا در پالایشگاه! هرگز این دو را به جای هم استفاده نکنید.

هنگام سفارش‌گذاری این محصول، حتماً قطر، طول دقیق، گرید متریال (مثلاً B7 یا B8) و نوع پوشش را مشخص کنید.

آیا برای پروژه پایپینگ یا پتروشیمی خود نیاز به تامین استاد بولت‌های شناسنامه‌دار (همراه با سرتیفیکیت) دارید؟ برای استعلام قیمت رقابتی، همین امروز با کارشناسان فنی پایاپیچ تماس بگیرید.
