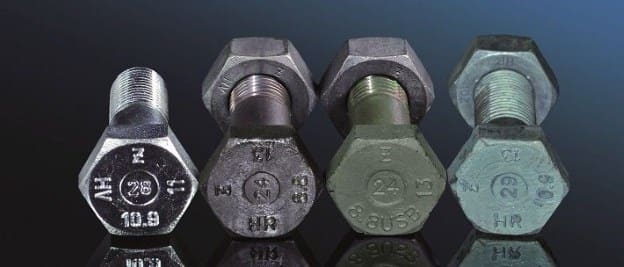

تفاوت پیچ HV با پیچ معمولی

در صنعت ساختمان و ساخت سازه‌های فلزی (Steel Structures)، یکی از خطرناک‌ترین جملاتی که ممکن است در کارگاه بشنوید این است: “سایز و گریدش که یکیه، همین پیچ معمولی رو ببند بره!”

بسیاری از پیمانکاران و حتی برخی مهندسان تازه‌کار، تصور می‌کنند که وقتی در نقشه سازه قید شده “پیچ M20 گرید 10.9″، می‌توانند هر پیچی با این مشخصات را خریداری کنند. آن‌ها به بازار می‌روند و می‌بینند که پیچ معمولی 10.9 (DIN 931) قیمت کمتری نسبت به پیچ HV (DIN 6914) دارد. وسوسه صرفه‌جویی در هزینه، باعث می‌شود پیچ اشتباه را خریداری کنند.

اما واقعیت چیست؟ آیا این دو پیچ با هم برابرند؟ پاسخ کوتاه مهندسان فنی پایاپیچ این است: «به هیچ وجه!»

در این مقاله جامع، ما کالبدشکافی دقیقی از این دو نوع پیچ انجام می‌دهیم. تفاوت‌هایی که شاید با چشم غیرمسلح دیده نشوند، اما زیر فشار هزاران تن وزن سوله، تفاوت بین “ایستادگی” و “فروپاشی” را رقم می‌زنند.

پیچ HV دقیقا چیست و چه هویتی دارد؟

قبل از مقایسه، باید هویت این پیچ را بشناسیم. عبارت HV مخفف کلمات آلمانی Hochfest Vorgespannt است که ترجمه دقیق آن می‌شود: «پیچِ پرمقاومتِ پیش‌تنیده».

همین نام‌گذاری پیچ HV نشان می‌دهد که این پیچ برای یک هدف خاص طراحی شده است: ایجاد نیروی پیش‌تنیدگی (Pre-load) در اتصالات اصطکاکی.

در استانداردهای بین‌المللی، این پیچ با کد DIN 6914 (برای پیچ) و سیستم اتصال آن با DIN 6915 (برای مهره) و DIN 6916 (برای واشر) شناخته می‌شود. این سه قطعه همیشه باید با هم استفاده شوند و یک “سیستم” را تشکیل می‌دهند.

در مقابل، پیچ‌های معمولی شش‌گوش (Hex Bolt) با استانداردهای DIN 931 (نیم رزوه) یا DIN 933 (تمام رزوه) تولید می‌شوند که کاربرد عمومی‌تری در صنعت و ماشین‌سازی دارند. در ادامه به بررسی 5 تفاوت اصلی این دو پیچ با یکدیگر خواهیم پرداخت.

1: هندسه و ابعاد گل پیچ

اولین و مشهودترین تفاوت ظاهری، سایز “آچارخور” یا عرض گل پیچ (Width Across Flats) است. پیچ‌های HV اصطلاحاً گل‌درشت یا Heavy Hex Bolt هستند.

بیایید یک مثال واقعی بزنیم:

• برای یک پیچ سایز M20 معمولی (DIN 931): سایز آچارخور ۳۰ میلی‌متر است.
• برای یک پیچ سایز M20 نوع HV (DIN 6914): سایز آچارخور ۳۲ میلی‌متر است.

چرا این ۲ میلی‌متر حیاتی است؟

وقتی شما می‌خواهید در یک اتصال سوله، پیچ را تا حد نهایی (نزدیک به نقطه تسلیم) سفت کنید، نیاز به گشتاور بسیار بالایی دارید.

1. سطح تکیه‌گاه (Bearing Surface): گلِ بزرگترِ پیچ HV، سطح تماس بیشتری با واشر و قطعه کار دارد. این باعث می‌شود فشار سطحی (Surface Pressure) کاهش یابد. اگر از پیچ معمولی استفاده کنید، زیر فشار بالا، گل پیچ داخل واشر فرو می‌رود و له می‌شود.
2. درگیری آچار: گل بزرگتر درگیری بهتری با آچار بکس یا ترکمتر ایجاد می‌کند و خطر “کچل شدن” گل پیچ هنگام اعمال گشتاورهای سنگین را از بین می‌برد.

2: طول رزوه و مفهوم “صفحه برش”

این نکته‌ای است که معمولاً فقط مهندسان محاسب به آن دقت می‌کنند. در اتصالات سازه‌ای، بسیار مهم است که “کجای پیچ تحت فشار قیچی (برش) قرار می‌گیرد؟”

• پیچ‌های معمولی (DIN 931): معمولاً طول رزوه بلندتری دارند.
• پیچ‌های HV: طول رزوه کوتاه‌تر و استاندارد شده‌ای دارند تا ساق (Shank) یا قسمت صاف پیچ بلندتر باشد.

خطر بزرگ کجاست؟

قطر داخلیِ قسمت رزوه شده، کمتر از قطر اصلی پیچ است (هسته پیچ نازک‌تر است). اگر شما از پیچ معمولی استفاده کنید و قسمت “رزوه شده” دقیقاً در محل اتصال دو ورق (صفحه برش) قرار بگیرد، ظرفیت باربری اتصال به شدت کاهش می‌یابد (حدود ۲۰ تا ۳۰ درصد ضعیف‌تر می‌شود).

اما پیچ‌های HV طوری طراحی شده‌اند که با انتخاب طول مناسب، مطمئن باشیم که قسمت صاف و قطور بدنه در صفحه برش قرار می‌گیرد، نه رزوه‌های ضعیف. جهت خرید پیچ و مهره سازه میتوانید به این بخش مراجعه نمایید.

3: شعاع زیر گل

اگر یک پیچ HV را بردارید و با ذره‌بین به محل اتصالِ گل‌پیچ به بدنه نگاه کنید، یک انحنای (Fillet) نرم و بزرگ می‌بینید.

در پیچ‌های معمولی، این شعاع کمتر و زاویه تیزتر است.

چرا این انحنا مهم است؟

در علم مقاومت مصالح، گوشه‌های تیز محل تجمع تنش (Stress Concentration) هستند. وقتی زلزله می‌آید یا جرثقیل سوله حرکت می‌کند، بارهای دینامیکی و ضربه‌ای به پیچ وارد می‌شود.

پیچ‌های معمولی اغلب از همین ناحیه زیر گل (به خاطر تمرکز تنش) می‌برند و سرِ پیچ جدا می‌شود. اما شعاع بزرگتر در پیچ HV، تنش را پخش کرده و مقاومت خستگی (Fatigue) پیچ را در برابر لرزش‌های طولانی‌مدت افزایش می‌دهد.

4: تست‌های متالورژی و ضربه

هر دو پیچ ممکن است گرید ۱۰.۹ باشند (یعنی مقاومت کششی ۱۰۴۰ مگاپاسکال و تنش تسلیم ۹۴۰ مگاپاسکال). اما استاندارد تولید آن‌ها متفاوت است.

• پیچ HV (طبق EN 14399): این استاندارد سخت‌گیرانه، انجام تست ضربه (Charpy V-Notch) را در دمای منفی ۲۰ درجه سانتی‌گراد اجباری می‌کند. یعنی این پیچ تضمین می‌دهد که در سرمای شدید زمستان، اگر ضربه‌ای به سازه بخورد، مثل شیشه نمی‌شکند (چقرمگی بالایی دارد).
• پیچ معمولی 10.9: در استاندارد DIN ISO 898-1، تست ضربه برای تمام سایزها و شرایط اجباری نیست و معمولاً تمرکز فقط روی تست کشش است.

بنابراین، پیچی که از پایاپیچ تحت عنوان HV می‌خرید، از نظر آلیاژی و عملیات حرارتی، کنترل کیفیت دقیق‌تری را پشت سر گذاشته است.

5: مهره و واشر (سیستم هماهنگ)

شما نمی‌توانید پیچ HV را با یک مهره معمولی ببندید.

• مهره HV (DIN 6915): این مهره‌ها هم “گوشتی‌تر” هستند (عرض و ارتفاع بیشتری دارند) تا بتوانند فشار پیش‌تنیدگی را تحمل کنند بدون اینکه رزوه‌هایشان لـِه شود (Strip).
• واشر HV (DIN 6916): این واشرها بسیار سخت (Hardened) هستند و لبه‌های پخ‌زده دارند تا با شعاع زیر گلِ پیچ HV هماهنگ باشند. واشر تخت معمولی زیر فشار پیچ HV خرد می‌شود!

آیا جایگزینی مجاز است؟ (جمع‌بندی نهایی)

بیایید رو راست باشیم. اگر شما در حال ساخت یک نرده محافظ ساده یا بستن پایه یک موتور کوچک هستید، شاید استفاده از پیچ معمولی ۱۰.۹ مشکلی ایجاد نکند.

اما اگر در حال ساخت:

1. سوله و اسکلت فلزی
2. پل‌ها و سازه‌های عظیم
3. دکل‌های مخابراتی و برق

هستید، استفاده از پیچ معمولی به جای HV اکیداً ممنوع است و ناظر پروژه حق دارد کل کار را رد (Reject) کند.

چرا نباید جایگزین کرد؟

1. خطر له شدن گل پیچ و واشر هنگام سفت کردن.
2. قرارگیری رزوه در ناحیه برش و ضعف اتصال.
3. مقاومت کمتر در برابر ضربه و زلزله (به دلیل شعاع زیر گل کمتر).
4. عدم امکان اعمال نیروی پیش‌تنیدگی استاندارد.

راهنمای خرید از پایاپیچ

ما در مجموعه پایاپیچ، با درک حساسیت این موضوع، انبار خود را به دو بخش کاملاً مجزا تقسیم کرده‌ایم:

• بخش پیچ‌های سازه (HV): شامل برندهای معتبر با شناسنامه و تاییدیه‌های تست ضربه و کشش.
• بخش پیچ‌های صنعتی (معمولی): برای مصارف عمومی ماشین‌سازی.

توصیه ما به شما این است: «نقشه سازه، کتاب مقدس پروژه شماست.» اگر طراح در نقشه نوشته است HV یا DIN 6914، هرگز به خاطر اختلاف قیمت جزئی، سراغ پیچ معمولی نروید. هزینه باز کردن و تعویض پیچ‌های یک سوله، صدها برابر گران‌تر از خرید پیچ درست در ابتدای کار است.

جهت استعلام قیمت روز، دریافت مشاوره فنی رایگان و مشاهده تاییدیه‌های آزمایشگاهی پیچ‌های HV، همین حالا با کارشناسان فنی پایاپیچ تماس بگیرید.
