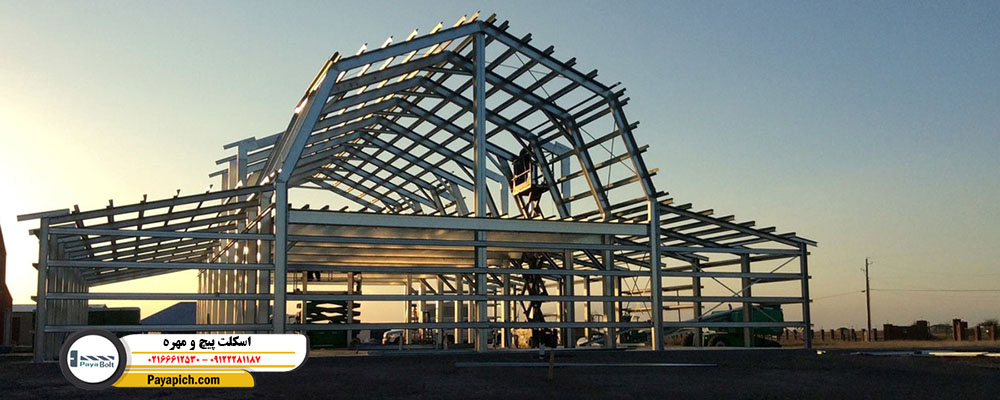

اسکلت پیچ و مهرهای
اسکلت پیچ و مهرهای یک مفهوم است که بر مبنای استفاده از اجزای پیشساخته ساختاری را شکل میدهد. این اجزا به راحتی قابل انتقال به محل ساخت و ساز هستند و در محیطهای کنترلشده و با دقت بالا تولید میشوند. سازههای فولادی با اسکلت پیچ و مهرهای به عنوان یک جزء جدایی ناپذیر از ساخت و ساز مدرن به شمار میروند. اتصالات بین اجزا در سازههای فولادی نقش حیاتی در انتقال نیرو و اتصال به عناصر نگهدارنده دارند. به دلیل مزایایی همچون اجرای سریع، جذابیت صنعتی و عملکرد قابل اعتماد، سازههای پیچ و مهرهای در سالهای اخیر مورد توجه طراحان قرار گرفتهاند و محبوبیت بالایی بدست آوردهاند. بدین منظور و جهت آشنایی با پیچ و مهره سازه برروی لینک کلیک نمایید.
اما، همانند سایر سازههای فولادی، بعضی از موارد نقض اصول اجرای اسکلت پیچ و مهره وجود دارند. اتصالات ضعیف باعث نقض یکپارچگی سازههای فولادی میشوند و میتوانند به خرابی های جدی و فاجعه آمیز در ساختمان منجر شوند. بنابراین، درک و آشنایی با رفتار و ویژگی های این اتصالات بسیار حائز اهمیت است.
لازم به ذکر است که اهمیت اتصالات در مقایسه با سایر اجزا سازه بسیار بیشتر است. اتصالات ضعیف میتوانند به سرعت سازه فولادی را تخریب کنند. بررسی مکانیسم های خرابی در ساختمان های فولادی نشان میدهد که اتصالات ضعیف بیشترین تأثیر را در فرسایش سازه دارند.
با توجه به اهمیت اتصالات در سازههای فولادی، بررسی و درک ویژگیهای سه نوع رایج اتصال استفاده شده در این سازهها بسیار حائز اهمیت است. لازم است که این ویژگیها بهدرستی مورد بررسی قرار گیرند.
انواع اتصالات رایج در سازههای فولادی
در سازههای فولادی، انواع مختلفی از اتصالات استفاده میشود که به طور عمده شامل اتصال پرچ، اتصال پیچ، و اتصال جوشکاری میشوند. این اتصالات برای اتصال قطعات مختلف سازه به یکدیگر استفاده میشوند و هر کدام ویژگیها و کاربردهای خاص خود را دارند.
اتصال پرچ:
روش اتصال پرچ، روشی است که برای اتصال اجزای سازههای فولادی استفاده میشود. در این روش، از پرچهایی با اندازهها و اشکال مختلف استفاده میشود. مهندس سازه مشخصات این پرچها را شامل قطر، جنس و طول تعیین کرده و در نقشه ساختمان ثبت میکند. این مشخصات تضمین میکند که پرچها الزامات سازه را برآورده میکنند. در این روش، دقت بسیاری به قرار دادن سوراخهای میخ روی قطعات فولادی اختصاص داده میشود و مشخصات دقیق این سوراخها به همراه محل آنها در طرح ساختمان درج میشود. این جزئیات دقت، اتصالات صحیح پرچ را تضمین کرده و قابلیت اتصال ایمن و قابل اعتماد بین اجزای فولادی را فراهم میکند.
اتصال پیچ:
روش اتصال پیچ نیز برای اتصال قطعات سازههای فولادی استفاده میشود. در این روش، از پیچ و مهره برای محکم کردن قطعات استفاده میشود. پیچها از نظر اندازه، شکل و جنس متفاوت هستند. در این روش، سوراخ در قطعه مورد اتصال به طور قراردادی کمی بزرگتر از قطر پیچ ایجاد میشود تا درج آن آسان باشد.
اتصال جوشکاری:
اتصال جوشکاری یکی از روشهای پرکاربرد و محبوب برای اتصال سازههای فولادی است. در این روش، از جوشکاری قوس الکتریکی با الکترود پوشش داده شده استفاده میشود که به عنوان متداولترین روش استفاده میشود. در این روش، قوس الکتریکی برای ذوب فلزات استفاده میشود و پیوند قوی بین قطعات متصل ایجاد میشودنحوه اتصال اجزای سازههای فولادی متفاوت است و شامل اتصال پرچ، اتصال پیچ و اتصال جوشکاری میشود. در طراحی سازههای فولادی، استفاده از این اتصالات به منظور ایجاد اتصالات قوی و پایدار بین اجزا امری حیاتی است.
انواع پیچ و مهره در اسکلت پیچ و مهرهای
در اسکلت پیچ و مهرهای، از انواع مختلف پیچ و مهره برای اطمینان از اتصالات قوی و قابل اعتماد بین اجزای سازه استفاده میشود. در این بخش، به بررسی برخی از پیچ و مهرههای رایج استفاده شده در اسکلت پیچ و مهرهای میپردازیم.
پیچ و مهرههای سر شش گوش
یکی از انواع پیچ و مهرهها، پیچ و مهرههای سر شش گوش هستند. این پیچها به عنوان پیچ شش ضلعی یا پیچهای شش ضلعی نیز شناخته میشوند و در صنعت ساخت و ساز بسیار مورد استفاده قرار میگیرند. آنها دارای سری با شش ضلع هستند که با استفاده از آچار یا سوکت به راحتی میتوان آنها را محکم کرد. مهرههای شش ضلعی نیز به شکل سر پیچ تطابق دارند و با این پیچها استفاده میشوند.
پیچ و مهرههای شش گوش سنگین
پیچ و مهرههای شش گوش سنگین نیز مورد استفاده قرار میگیرند. این پیچها برای کاربردهای سازهای با استحکام بالا طراحی شدهاند. آنها معمولاً قطر بزرگی دارند و در سازههای سنگین برای ایجاد اتصالات قوی و قابل اعتماد استفاده میشوند. این پیچها اغلب با مهرههای شش گوش سنگین جفت میشوند که دارای اندازه بزرگتری نسبت به مهرههای شش گوش استاندارد هستند و باعث سازگاری و افزایش ظرفیت باربری میشوند.
پیچ و مهرههای کنترل کشش
پیچ و مهرههای کنترل کشش، همچنین شناخته شده به عنوان پیچ و مهرههای TC یا پیچ و مهرههای پیچشی، پیچهای تخصصی هستند که برای انجام نصب دقیق و کنترل شده طراحی شدهاند. طراحی خاصی دارند که به آنها امکان میدهد به طور دقیق و مداوم بسازند. پیچ و مهرههای کنترل کشش به طور عمده در کاربردهایی استفاده میشوند که کشش دقیق بسیار اهمیت دارد؛ مانند پلهای فولادی و محیطهای پر استرس.
پیچ و مهره لنگر
پیچ و مهرههای لنگر به طور خاص برای محکم کردن عناصر ساختاری روی سطوح بتنی یا بنایی طراحی شدهاند. آنها معمولاً یک انتهای رزوهای دارند که در بتن تعبیه میشود و یک نقطه مطمئن برای اتصال فراهم میکند. مهرههای لنگر، همانند مهرههای شش گوش استاندارد، با پیچهای لنگر برای محکم کردن عناصر متصل استفاده میشوند.
پیچ و مهرههای چشمی
پیچ و مهرههای چشمی پیچهایی هستند که انتهای حلقهای یا دایرهای دارند و یک “چشم” را تشکیل میدهند. این پیچها به امکان اتصال قلابها، طنابها و سایر مکانیسمهای بستنی میپردازند. اغلب در برنامههایی که نیاز به بلند کردن یا آویزان کردن وجود دارد، استفاده میشوند. مهرههای چشمی با سوراخ رزوهای در مرکز، همراه با پیچهای چشمی برای ایجاد اتصالات ایمن استفاده میشوند.
مکانهای اجرایی اسکلت پیچ و مهرهای
در حال حاضر، استفاده گسترده از اسکلت پیچ و مهرهای در پروژههای ساختمانی معاصر مشاهده میشود. قبلاً، استفاده از این نوع سازهها بهطور عمده محدود به سولهها، مجتمعهای صنعتی و صنایع نفت و گاز بود. اما در حال حاضر، این سازهها به طور گسترده در محیطهای مختلف از جمله ساختمانهای اداری، مجتمعهای مسکونی و موسسات تجاری استفاده میشوند. افزایش محبوبیت اسکلت پیچ و مهرهای به دلیل نصب سریع آنها و حذف نیاز به عملیات جوشکاری پیچیده است.
مزایای اسکلت پیچ و مهرهای
۱. مقرون به صرفه بودن: اتصالات پیچ و مهرهای یک راه حل کم هزینه برای نصب و اجرای سازهها به شمار میروند. در مقایسه با جوشکاری، فرآیند استفاده از پیچ و مهره نیاز به ابزار و تجهیزات تخصصی کمتری دارد و در نتیجه هزینهها کاهش مییابد.
۲. قابلیت استفاده مجدد و انعطافپذیری: یکی از مزیتهای قابل توجه اتصالات پیچ و مهرهای، قابلیت جداسازی و باز کردن سازه است. این امکان اجازه میدهد تا اجزا به صورت مجدد استفاده شوند یا به صورت مجدد تنظیم شوند و در صورت نیاز، انعطافپذیری در اصلاح یا گسترش ساختار را فراهم میکند.
۳. دسترسی آسان: عملیات جوشکاری معمولاً به ابزار و تجهیزات خاصی نیاز دارد که ممکن است در برخی مناطق دسترسی محدودی داشته باشند. از طرف دیگر، اتصالات پیچ و مهرهای اینگونه محدودیتها را ندارند؛ زیرا پیچ و مهرهها به طور گسترده و آسان در دسترس هستند.
۴. نیاز به نیروی کار ماهر کمتر: استفاده از اتصالات پیچ و مهره نیازی به کارگران بسیار ماهر در زمینه جوشکاری ندارد. فرآیند نصب اصلیاً شامل سفت کردن پیچ و مهرهها است که میتواند توسط گروه وسیعتری از کارگران انجام شود و به بهره وری نیروی کار و صرفهجویی در هزینه کمک میکند.
۵. کاهش نویز: فرآیند نصب اتصالات پیچ و مهرهای نسبت به عملیات جوشکاری نسبتاً کمصدا است. این امر میتواند در محیطهای حساس که کنترل نویز اهمیت دارد، مانند مناطق مسکونی یا مناطق با محدودیت صدا، مفید باشد.
۶. محیط کار ایمحیط کار ایمنتر: استفاده از اتصالات پیچ و مهره میتواند محیط کار را ایمنتر کند. در جوشکاری، استفاده از حرارت بالا و جریان الکتریکی میتواند خطرات ایمنی را افزایش دهد. با استفاده از اتصالات پیچ و مهره، این خطرات به صورت قابل اندازهگیری کاهش مییابند.
