همه چیز درباره پیچ اچ وی
همه چیز درباره پیچ HV

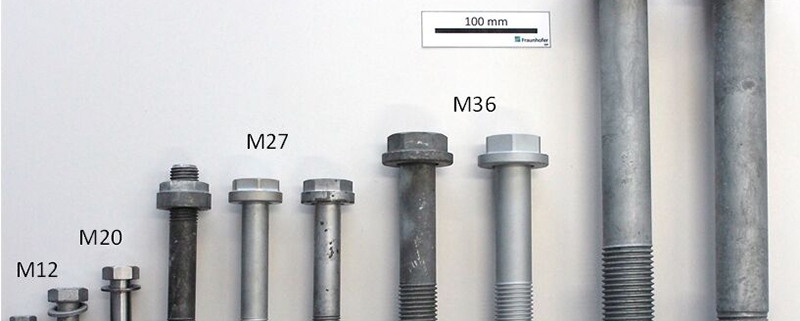

در این مقاله که تحت عنوان، همه چیز درباره پیچ اچ وی نگارش شده است، به معرفی انواع پیچ hv در سایزبندی های متفاوت خواهیم پرداخت.
در دنیای پرشتاب صنعت امروز، کیفیت و دوام از اهمیت ویژهای برخوردارند. در میان هزاران قطعه و ابزار مورد استفاده، پیچها شاید در نگاه اول کوچک و کماهمیت به نظر برسند، اما نقش آنها در استحکام و پایداری سازهها حیاتی و غیرقابل انکار است. انتخاب درست یک پیچ میتواند تفاوت میان یک سازه ایمن و قابل اعتماد با سازهای آسیبپذیر را رقم بزند. در این میان، پیچهای HV (High-Strength Structural Bolts)، به واسطه ویژگیهای منحصربهفرد خود، جایگاهی کلیدی در صنایع مختلف، بهویژه در اتصالات سازههای فولادی، پیدا کردهاند. این پیچها تنها یک اتصالدهنده ساده نیستند؛ آنها نمادی از استحکام، اطمینان و کارایی بالا در حیاتیترین بخشهای یک سازه به شمار میروند.
هدف از این مقاله، آشنایی عمیق و جامع شما با پیچهای HV است. از چیستی و مزایای برجسته آنها گرفته تا کاربردهای گسترده، جنس، استانداردها، و نکات مهم در هنگام انتخاب و خرید، همه آنچه برای درک و استفاده مؤثر از این اتصالات قدرتمند نیاز دارید، در این نوشتار پوشش داده شده است.
پیچ HV چیست
HV مخفف عبارت “High-Strength” است که به معنای “مقاومت بالا” میباشد. این نامگذاری بهخوبی ماهیت این پیچها را نشان میدهد. پیچ HV، برخلاف پیچهای معمولی، بر اساس استانداردهای خاصی نظیر DIN 6914 (یا معادلهای اروپایی مانند EN 14399-4) تولید میشوند. این استانداردها تضمین میکنند که پیچ، مهره و واشر به صورت یک سیستم یکپارچه و پیشتنیده با مقاومت بالا عمل کنند.
ویژگی بارز پیچهای HV، توانایی آنها در تحمل بارهای برشی و کششی فوقالعاده بالا است. این توانایی باعث میشود که آنها برای استفاده در سازههایی که تحت تنشهای شدید قرار دارند، مانند پلها، ساختمانهای بلند، برجهای مخابراتی، و تجهیزات سنگین صنعتی، بهترین گزینه باشند. تفاوت اصلی آنها با پیچهای معمولی در روش اتصال است؛ در اتصالات HV، با اعمال گشتاور بالا، یک نیروی فشاری محوری قابل توجه (پیشتنیدگی) در اتصال ایجاد میشود. این پیشتنیدگی از لغزش قطعات جلوگیری کرده و پایداری بلندمدت و ایمنی بالای سازه را تضمین میکند.
مزایای کلیدی پیچهای HV
انتخاب و استفاده از پیچهای HV یا پیچ و مهره خشکه در پروژههای صنعتی، مزایای چشمگیری را به همراه دارد که آنها را به گزینهای بیرقیب تبدیل میکند:
- مقاومت کششی و برشی بینظیر: این پیچها میتوانند بارهای بسیار سنگین را بدون تغییر شکل یا شکست تحمل کنند، که برای ایمنی سازههای بزرگ حیاتی است.
- پایداری فوقالعاده در برابر ارتعاشات و بارهای دینامیکی: به دلیل پیشتنیدگی بالا، خطر شل شدن اتصال در برابر لرزشها و نیروهای متناوب به حداقل میرسد.
- افزایش چشمگیر ایمنی سازه: استفاده از پیچهای HV بهطور مستقیم به افزایش ضریب ایمنی و اطمینانپذیری کلی سازه کمک میکند.
- کاهش ابعاد و وزن اتصالات: با توجه به مقاومت بالای این پیچها، میتوان از تعداد کمتری پیچ برای دستیابی به همان سطح مقاومت استفاده کرد. این موضوع به کاهش وزن و ابعاد کلی سازه و در نتیجه صرفهجویی در مواد اولیه و هزینهها کمک میکند.
- طول عمر و دوام بالا: مقاومت عالی در برابر خستگی و خوردگی، طول عمر مفید سازه را بهطور قابل توجهی افزایش میدهد.
- نصب کارآمد و سریع: با وجود استحکام بالا، فرآیند نصب این پیچها با استفاده از ابزارهای تخصصی مانند آچار ترکمتر، نسبتاً سریع و مؤثر است.
- توجیه اقتصادی در بلندمدت: اگرچه هزینه اولیه پیچهای HV ممکن است کمی بیشتر از پیچهای معمولی باشد، اما به دلیل کاهش نیاز به تعمیر و نگهداری، افزایش طول عمر سازه و کاهش خطرات ناشی از شکست اتصال، در بلندمدت بسیار اقتصادیتر و مقرونبهصرفهتر هستند.
کاربردهای گسترده پیچهای HV
پیچهای HV به دلیل ویژگیهای استثنایی خود، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار میگیرند:
- ساختمانسازی و سازههای فولادی: اسکلت ساختمانهای بلندمرتبه، پلهای بزرگ، سولههای صنعتی، سدها و اتصالات سازههای بتنی.
- صنایع نفت، گاز و پتروشیمی: دکلهای حفاری، خطوط انتقال نفت و گاز، مخازن تحت فشار، سازههای پشتیبانی تأسیسات.
- صنایع نیروگاهی: توربینهای بادی و گازی، ژنراتورها، سازههای نگهدارنده تجهیزات سنگین نیروگاهی.
- ماشینسازی و تجهیزات سنگین: ساخت و مونتاژ جرثقیلها، ماشینآلات معدنی، تجهیزات حمل و نقل سنگین و انواع ماشینآلات صنعتی.
- صنایع خودروسازی و ریلی: اتصالات مهم شاسی و قطعات حساس در وسایل نقلیه سنگین.
- کشتیسازی: سازههای عرشه و بدنه کشتیها و سازههای دریایی.
جنس، گرید و استانداردهای پیچ HV
پیچهای HV عمدتاً از فولادهای آلیاژی با مقاومت بسیار بالا و تحت عملیات حرارتی خاص تولید میشوند. رایجترین و شناختهشدهترین گرید مقاومتی برای پیچهای HV، 10.9 است. این عدد، نشاندهنده استحکام کششی نهایی (1000 مگاپاسکال) و استحکام تسلیم (900 مگاپاسکال) بسیار بالای پیچ است. مهرههای مورد استفاده در سیستم HV نیز معمولاً از گرید 10 یا بالاتر هستند تا بتوانند نیروی پیشتنیدگی عظیم ایجاد شده توسط پیچ را تحمل کنند. واشرها نیز از فولاد سختکاری شده ساخته میشوند تا فشار را بهطور یکنواخت توزیع کرده و از فرو رفتن سر پیچ یا مهره در سطح قطعه جلوگیری کنند.
استانداردهای بینالمللی متعددی بر تولید و آزمایش پیچهای HV نظارت دارند. مهمترین این استانداردها عبارتند از:
- DIN 6914 / EN 14399-4: این استاندارد برای پیچهای ششگوش با گل بزرگ (Heavy Hexagon Bolts) است که به عنوان پیچهای HV شناخته میشوند.
- DIN 6915 / EN 14399-6: این استاندارد مربوط به مهرههای ششگوش با گل بزرگ است که برای استفاده با پیچهای HV طراحی شدهاند.
- DIN 6916 / EN 14399-5: این استاندارد واشرهای تخت سختکاری شده را پوشش میدهد که جزء ضروری سیستم HV هستند.
- ISO 7411: این استاندارد نیز مشابه DIN 6914 برای پیچهای ششگوش با گل بزرگ است.
راهنمای خرید پیچ HV: گام به گام تا خریدی هوشمندانه و مطمئن
خرید پیچ HV نیازمند دقت و توجه ویژهای است، چرا که کیفیت این اتصالات مستقیماً بر ایمنی و دوام سازه شما تأثیر میگذارد. با رعایت نکات زیر، میتوانید اطمینان حاصل کنید که محصولی با کیفیت بالا و مطابق با نیازهای پروژه خود تهیه میکنید:
- شناخت دقیق نیازهای پروژه:
- ابعاد (قطر و طول): دقیقاً بر اساس طراحی و محاسبات سازهای خود، ابعاد مورد نیاز پیچ را مشخص کنید.
- گرید مقاومتی: گرید 10.9 برای پیچ و گرید 10 یا بالاتر برای مهره استاندارد است. از تطابق این گریدها اطمینان حاصل کنید.
- نوع پوشش سطحی: محیطی که پیچ در آن به کار میرود بسیار مهم است. برای محیطهای خورنده (مثلاً مناطق مرطوب، مجاورت دریا، یا صنایع شیمیایی)، گالوانیزه گرم (Hot-Dip Galvanized) به شدت توصیه میشود. برای محیطهای با خورندگی کمتر، پوششهای گالوانیزه سرد یا سیاه نیز موجود هستند.
- استاندارد مورد نظر: تأکید بر استانداردهایی مانند DIN 6914 / EN 14399-4 برای تضمین کیفیت.
- انتخاب تامینکننده معتبر و با سابقه:
- از شرکتها و تولیدکنندگانی خرید کنید که دارای گواهینامههای استاندارد ملی و بینالمللی باشند و سابقه درخشانی در تولید یا عرضه پیچ و مهرههای صنعتی با کیفیت داشته باشند.
- اهمیت ویژهای به ارائه تست ریپورت (گزارش آزمایش) و گواهینامه کیفیت (MTC – Material Test Certificate) توسط تامینکننده بدهید. این گزارشها باید شامل جزئیاتی مانند ترکیب شیمیایی، خواص مکانیکی (استحکام کششی، تسلیم، سختی) و ابعاد دقیق محصول باشند.
- بررسی دقیق کیفیت ظاهری محصول:
- پیچ و مهرهها باید کاملاً سالم و بدون هرگونه آسیب فیزیکی، ترک، خوردگی یا نقص ظاهری باشند.
- رزوهها (دندههای پیچ و مهره) باید کاملاً یکنواخت، بدون برآمدگی و بدون نقص باشند تا از نصب صحیح و ایجاد پیشتنیدگی مناسب اطمینان حاصل شود.
- اهمیت خرید “ست کامل HV“:
- برای دستیابی به حداکثر کارایی و ایمنی، همیشه ست کامل HV (شامل پیچ، مهره و حداقل یک واشر) را از یک تامینکننده واحد و بهعنوان یک مجموعه خریداری کنید. این تضمین میکند که تمامی اجزا با یکدیگر کاملاً سازگار بوده و عملکرد صحیح سیستم HV را فراهم میکنند.
- به هیچ عنوان از پیچ HV با مهرهها یا واشرهای معمولی و غیر HV استفاده نکنید؛ این کار میتواند منجر به شکست اتصال و عواقب جبرانناپذیری شود.
- مشاوره فنی و تخصصی:
- در صورت وجود هرگونه ابهام یا نیاز به اطلاعات فنی بیشتر، از مشاوره با کارشناسان و متخصصان فنی تامینکننده بهرهمند شوید. یک تامینکننده معتبر، آماده ارائه راهنماییهای لازم و پاسخگویی به سؤالات شما خواهد بود.
جدول مشخصات و کاربردهای رایج پیچ HV
| مشخصه | توضیحات | کاربرد/اهمیت |
| استاندارد | DIN 6914 / EN 14399-4 (پیچ), DIN 6915 / EN 14399-6 (مهره), DIN 6916 / EN 14399-5 (واشر) | تضمین کیفیت، ابعاد دقیق و خواص مکانیکی مطابق با استانداردهای جهانی |
| گرید مقاومتی | 10.9 برای پیچ (رایجترین و پرکاربردترین), 10 یا بالاتر برای مهره | نشاندهنده استحکام کششی نهایی و استحکام تسلیم بسیار بالا، مناسب برای بارهای دینامیکی و استاتیکی سنگین |
| جنس ساخت | فولاد آلیاژی با مقاومت بالا و تحت عملیات حرارتی (سختکاری و تمپرینگ) | افزایش مقاومت در برابر کشش، برش، خستگی و افزایش چقرمگی |
| پوشش سطحی | سیاه (Black/Plain)، گالوانیزه گرم (Hot-Dip Galvanized – HDG)، گالوانیزه سرد (Electroplated) | محافظت در برابر خوردگی. HDG برای محیطهای خورنده شدید (مانند فضای باز و مناطق صنعتی) ضروری است. |
| روش اتصال | اتصال پیشتنیده (Pre-tensioned Joint) | ایجاد نیروی فشاری محوری بالا برای جلوگیری از لغزش قطعات و افزایش پایداری اتصال |
| کاربردهای عمده | سازههای فولادی سنگین (پلها، ساختمانها، سولهها), دکلهای انتقال نیرو و مخابراتی, ماشینآلات سنگین, صنایع نفت و گاز و پتروشیمی | اتصالات حیاتی که نیاز به تحمل بارهای زیاد، مقاومت در برابر لرزش و ایمنی فوقالعاده دارند. |
| مزایای اصلی | مقاومت بینظیر، پایداری عالی در برابر ارتعاش، افزایش ایمنی، طول عمر بالا، نصب کارآمد | کاهش ریسک خرابی، نیاز کمتر به تعمیر و نگهداری، صرفه اقتصادی در بلندمدت |
جمع بندی
در پایان این مطلب، میخواهیم شما را با پایاپیچ آشنا کنیم؛ نامی که در صنعت پیچ و مهره کشور، با کیفیت بینظیر، اطمینان حداکثری و تعهد به مشتری شناخته میشود. پایاپیچ با سالها تجربه در زمینه تأمین و توزیع انواع پیچ و مهرههای صنعتی، به ویژه پیچهای HV با بالاترین استانداردهای کیفی جهانی، همواره در تلاش بوده تا بهترین و اصیلترین محصولات را با تکیه بر دانش فنی روز و تیمی متخصص، به دست صنعتگران و کارخانههای بزرگ و کوچک کشور برساند.
ما در پایاپیچ، تنها یک تأمینکننده ساده نیستیم، بلکه شریکی قابل اعتماد و مشاور فنی برای تمامی پروژههای شما محسوب میشویم. با ارائه مشاورههای تخصصی قبل از خرید، تضمین اصالت و کیفیت تمامی محصولات و ارائه گواهینامههای معتبر، و پشتیبانی مستمر پس از فروش، به شما کمک میکنیم تا با اطمینان خاطر کامل، بهترین انتخابها را برای نیازهای پیچیده صنعتی خود داشته باشید. تعهد ما به ارائه محصولات استاندارد و خدماتی فراتر از انتظار، پایاپیچ را به انتخابی مطمئن و استراتژیک برای صنعتگران تبدیل کرده است.
با پایاپیچ، استحکام و پایداری را به قلب پروژههای خود هدیه دهید.
